产品介绍

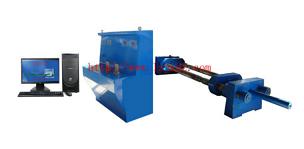

综采支架立柱油缸千斤顶试验台

本套液压试验系统是煤矿液压支架用大立柱油缸千斤顶专用液压试验设备。能较好的完成单级、多级立柱按照《MT313-1992液压支架立柱技术条件》的标准进行调试和验收工作。该套设备由立柱载荷试验机和立柱油缸试验台两套设备组成。

本厂生产的试验台配有的精密压力传感器和先进的计算机控制系统可作液压立柱缸的高低压、压降曲线、强度、跑合试验、底阀开启压力等立柱的出厂形式试验。同时对试验全过程进行数据保存、数显、交互曲线绘制、打印分析等。

技术参数

1、最高测试压力：80MPa

2、额定测试压力：60MPa

3、增压器增压比：1：7

4、增压单次排量：双缸循环增压

5、油液系统

（1）电机功率： 22kW

（2）额定流量：48L/min

（3）最高工作压力：32Mpa

（4）油介质型号：46#抗磨液压油

6、外接乳化液系统要求（需方自备）

（1）额定流量：＞100L/min

（2）最高压力：≥ 20MPa

（3）载荷试验机参数（按照实际要求配置）

（4）额定承载力：5000-12000/KN

 （5） 试验缸径：  200-520mm

（6）加载空间：750×750×6500
