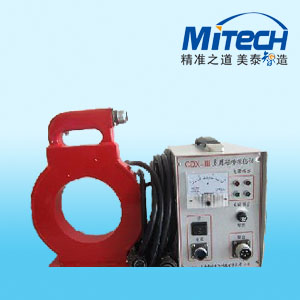

美泰CDX-III便携式多用途磁粉探伤仪

详细信息

CDX-III型磁粉探伤仪采用多种磁化方式，使仪器具有体积小、重量轻。高集成化电路使一台设备兼备原几种设备的全部功能。
高集成化电路多功能通用主机使一台设备兼备原几种设备的功能；适用于航天、航空、铁道、汽车、船舶、压力容器、机械、建筑、桥梁等行业。

功能选配

A型探头：也称马蹄磁轭探头或角焊缝探头，独立利用这种探头制成一台设备叫CJD-A型马蹄磁轭探伤仪或角焊缝探伤仪，探头利用活关节，使用范围广。

极距：10~160mm  提升力：AC≥4kg    重量：2kg

D型探头：也称电磁轭探头，独立利用这种探头制成的设备叫CJD-D型电磁轭探伤仪，探头具有导磁高、磁化强度大等特点。

极距：25~230mm   提升力：AC≥4kg  重量：2kg

E型探头：也称交叉磁轭探头或旋转磁场探头，独立利用这种探头制成一台设备叫CJX-E型旋转磁场探伤仪利用两只交叉的磁轭采用交流电移相技术，使之产生随时间变化的复合旋转磁场，对工件一次全方位磁化。探伤速度快、检测质量高。

极距：80mm    提升力：≥10kg  重量：3.5kg

O型探头：也成环型探头，独立利用这种探头制成一台设备叫CJD-O型环型探伤仪；线圈通电产生强磁场磁化工作。适用于轴棒类、管道类等复杂工件的分段探伤或退磁。

内径：150mm  中心磁强≥1800TA   重量：3kg

二、技术性能

1、电源电压：AC  220V±10%   50HZ

2、探头工作电压：AC   36V

3、探头工作电流：12A

4、灵敏度：可清晰完整地显示（15/100）A型标准试片上的刻槽

5、探头温升：≤60℃

6、工作节拍：（建议在长时间使用使）充磁时间≤3秒，间隙时间≥2秒

7、外型尺寸：260×140×170mm

8、仪器重量：9kg

三、注意事项

1、仪器到用户手里，开箱后，应首先通读技术说明书1~2遍，基本掌握仪器原理、使用方法，接受按照装箱单检查设备附件是否齐全，再检查仪器是否完好，量好电网配电板的电压是否是220V，一切检查无误后，再插电源插头，打开电源开关K1电源指示灯ZD3亮，说明一起正常。

2、探头应和被探工件接触时（不允许空载通电），探头上的开关K2才能打开，对工件磁化，否则探头线圈中电流很大，易烧坏保险丝BX1和双向可控硅V，或烧坏探头线圈。

3、探头灵敏度的检验，在正式探伤前，首先要检验探伤灵敏度，将（30/100）A型标准试片置于被测工件表面上，并用透明窄胶带粘牢试片的边缘，然后用手压紧探头，移动试片置在探头中心部位、按探头水暖工的K2开关，通电磁化喷洒礠悬液在标准试片上，人工刻槽应显示清晰，表明探伤灵敏度和礠悬液的配置均符合要求。

五、标准配置

探头（用户自选）

A型探头1只

D型探头1只

O型探头1只

电源线 1根

探头线1根

照明灯泡5W/12V 5只

保险丝  5A 5只

合格证 1份

保修卡1份

说明书1份
