型号

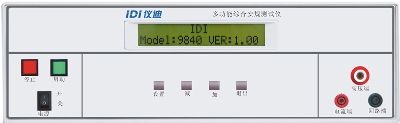

9840

输入

输入电压

115/230Vac±15%

输入频率

50/60Hz ± 5%

保险丝

Fuse 6.3A/250V Slow-Blow

量程

分辨率

精确度

交流耐电压测试

输出电压，KV

0-3.50

0.01

± (2% 设定值 + 5V)

输出频率

50Hz/60Hz ±0.1%, 用户自行选择

输出波形

正弦波，波峰因数= 1.3 - 1.5

输出稳定度

± (1% 输出值 + 5V), 空载至满载

参数设定

上/下限电流，mA

0.00-40.00

0.01

± (2%设定值 + 2个字)

缓升时间, second

0.1 - 999.9

0.1

± (0.1% + 0.05sec)

测试时间, second

0 - 999.9(0=连续测试)

电流归零, mA

0.00-2.00

0.01

± (2% 设定值 + 2个字)

绝缘电阻测试

输出电压, VDC

100 - 1000

1

± (2%读值+ 5V)

参数设定

电阻上限值, MΩ

0,1 - 1000 (0 = 关闭)

1

与电阻量测精确度相同

电阻下限值, MΩ

1 - 1000

测试时间, second

0 - 999.9(0=连续测试)

0.1

± (0.1%+0.05sec)

接地电阻测试

输出电流, A

3.0 – 30.0

0.1

± (2%设定值+2个字)

输出电压, Vac

最大电压AC 6V.

输出频率, Hz

50Hz/60Hz ±0.1%, 用户自行选择

线阻归零，mΩ

0-100

1

± (2%设定值+2个字)

参数设定

电阻上/下限值, mΩ

0 – 510 (3.0-10.0A)

1

± (2%设定值+2个字)

0 – 200 (10.1-25.0A)

0 – 150 (25.1-30.0A)

测试时间, second

0 - 999.9(0 = 连续测试)

0.1

± (0.1% + 0.05 sec)

量测规格

量程

分辨率

精确度

电压, KV(AC)

0.00 -3.50

0.01

± (1.5 %读值+1个字)

电压, Vdc (绝缘)

0 - 1000

1

± (1.5%读值+2个字）

交流电流, mA

0.00 - 40.00

0.01

± (2%读值+2个字)

交流电流, A (接地)

0.0-30.0

0.1

± (3%读值+3个字)

电阻, MΩ (绝缘)

1-1000

0.1/0.01

100-499V ± (7%读值 + 2 个字)                                                   500-1000V ± (3% 读值 + 2个字)

电阻, mΩ (接地)

0-510

1

 ± (2 % 读值 + 2 个字)

接触电流测试

DUT

测试输入电源

0 - 277.0V, 单相, 30A （最大）

电流

最大可持续30A

过流保护

单路电流可达 50A ，持续时间< 3 sec, 冲击电流180A 反应时间为10u sec.

参数设定

电流上/下限设定, mA

量程： 0-6000uA, 分辨率： 1uA,上限值 0=关闭

测试时间, second

量程 0, 1.0-999.9 (0=连续测试), 分辨率 0.1second.

符合标准

 IEC60990 Fig4 U2

测试模式

G-L, G-N

电流量测

量测频宽

15Hz-100KHz

接触电流量程 (RMS)

分辨率

精确度(DC,15-100KHz)

精确度(>100KHz to 1MHz)

0uA - 6000uA

1

±(2% 读值+ 3个字)

±(5%读值)

电流归零

分辨率

精确度(DC,15-100KHz)

精确度(>100KHz to 1MHz)

0uA - 2000uA

1

±(2% 读值+ 3个字)

±(5%读值)

电压量测

量程

0.0-277.0 VAC

分辨率

0.1 V

精确度

± (1.5% 读值 +0.2V), 30.0-277.0V

MD 量测网络

精确度: 电阻 ± 1% 电容 ± 5%

MD 电压限

最大峰值 30V  或 30VDC

其它

PLC 遥控装置

信号输入: 启动, 停止, 互锁功能,调用 1-6测试组

信号输出: 合格, 失败, 测试中

记忆组

9 组, 每组4个测试步骤，每个测试步骤可连接测试

测试电压控制端口（选配）

可通过此端口实现控制 Transformer Box A1931S的电压输出

显示

20x 2 LCD

通讯接口

 RS232（选购）

报警音量

范围 : 0~9 ; 0=关闭, 1为最低音量, 9 为最高音量

校正方式

可通过前面板参数输入，软件式校正

工作环境

0-40℃, 20-80%RH

体积/净重

430mm(W)×133mm(H)×500 mm(D)/22Kg

电源线(10A)

×1

保险丝

×2 (包含内置一个)

界面锁(A1505)

×1

高压测试线，1.5m(A1101)

×1

接地电阻测试线 40A, 3m(A1153)

×1

接地电阻测试回路线 40A, 3m(A1152)

×1

接触电流测试盒 30A, 1.6m(A1932)

x1

DUT测试电源输入线40A, 3m(A1151)

×1

DUT测试电源输出线40A, 3m(A1150)

×1
