产品介绍

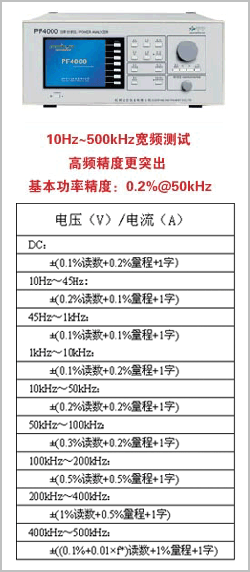

PF4000 功率分析仪 （ 宽频型 ）

特性简介：

   PF4000功率分析仪可解决10Hz～500kHz电信号的精确测量，采用DSP高速采样、低失真宽带取样、信号实时分析、PLL锁相环同步，线性滤波，过零滤波等国际先进技术，保证各种非周期波及高频信号的精确测量，大屏幕液晶显示所有测试数据与波形，无需电脑即可独立工作。10Hz～500kHz宽频测试，高频精度更突出，功率基本精度为0.2%@50kHz。

技术规格：

  彩色大屏幕液晶显示所有数据和波形，高档美观直观普通测量功能：Urms，Umean， Udc， Uac， Irms，Imean， Idc， Iac， P， S， Q， λ， Φ， Fu， Fi， U+pk， U-pk， I+pk， I-pk， CfU， CfI，FfU，Ffi， Z， Rs， Xs， Rp， Xp， Pc，deg

  DSP高速采样技术：实现任意非周期波形精确测量可选择手动/自动调节电压和电流量程

  谐波分析：可测量显示电压、电流总谐波及2～50次各次谐波分量（相对值和绝对值），符合最新IEC61000-3-2标准

  积分功能：不仅对有功功率进行积分得到wh， wh+， wh-，还可以对电流（RMS， MEAN， DC或AC）按时间进行积分得到Ah，Ah+，Ah-，同时通过对功率和电流的积分实现最大分辩率的测量结果，也可以对带正负号的DC输入数据进行积分。

  波形显示设置功能

  平均功能：平滑移动平均和算数移动平均功能，可消除被测值的较大波动，点数和权重系数可预置

  外接互感器变比设置功能：允许在电压或电流输入端加互感器，并输入电压、电流及功率变比因子

  线性低通滤波器：1MHz，20kHz，500Hz 3个线性低通滤波器，滤除高频干扰信号，保证测试精度

  选择使用过零滤波器：20KHz， 500Hz二个过零滤波器，保证高频频率测试精度

  手动/自动量程切换功能
      电压量程(峰值)：30/60/120/200/300/600/1200/2000V
      电流量程（峰值）：0.2/0.5/1/2/5/10/20/50A

  可通过外接电压输出型电流传感器对大电流进行测量

  可选择RS-232或GPIB接口进行通讯

电源标准

电源标准：

标准配置

         PF4000功率分析仪  主机  使用手册 合格证

可选附件

无

标准证书

      ISO9001 ： ISO2001
