产品介绍

HS5660X 型多通道噪声/振动测量分析系统

特点:

产品介绍

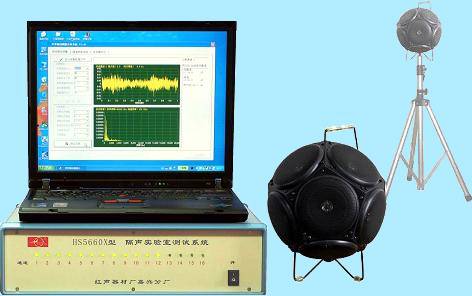

HS5660X型多通道噪声振动测量分析系统、无指向声源示意图

·  概述：（如有更改，以所签定的合同为准。恕不另行通知！） 　

　　   HS5660X型噪声振动测量分析系统是一种以计算机为中心，配套精密、高速、多通道噪声振动信号同步测量分析系统，可进行大容量数据存储、高速数据处理，实现实时FFT细谱、1/3倍频程谱、声压/时间历程分析等等各种时频分析。并能自动生成各种分析结果图表。该系统可根据用户需要提供不同配置的声学/振动分析系统，为各类声学/振动信号做有针对性的详细分析，并将实时分析的结果以图形、列表或报告的形式输出。为工程技术、质量管理人员提供详实的产品质量判据，同时为产品的研发设计、生产工艺、质量控制提出指导性意见。

•    系统主要应用范围：环保、建筑、家电、汽车、机械等行业或相应的科研、质量技术监督等部门。
•    系统主要功能和特点：（功能的实现，与系统产品的实际配置相关！）
•    测试分析基本功能：

·     系统的基本功能：　

·     多通道实时噪声、振动加速度、速度和位移测量；

·     声压、加速度随时间变化测量；

·     扣背景测量；

·     声压级A、C计权及线性L方式；振动线性L方式；

·     噪声、振动测试通道自动校准。　

·     FFT窄带频谱分析：　

·     多通道细谱分析：最高分辨率0.2Hz；

·     多通道噪声、振动同步分析；

·     测量数据、图谱存储。　

·     OCT 1/3倍频程分析: 　

·     多通道1/3倍频程声压级频谱；

·     多通道1/3倍频程总声功率级频谱； 　 　

•    噪声测量主要技术指标：（如用户另有约定，按约定技术指标执行！）

•    传声器：Ф12.7mm（1/2″）HS14427型预极化测试电容传声器；
•    频率范围：20Hz～20kHz；
•    频率计权：A计权、C计权、L(线性)
•    测量范围：（均以2×10-5 Pa为基准）
•                22 ～ 135 dB（A）；
•                35 ～ 135 dB（C）；
•                40 ～ 135 dB（L线性）
•    ?量程控制：程序控制，分四档，量程范围如下：
•               20dB档：20dB ～ ?80dB
•               40dB档：40dB ～ 100dB
•               60dB档：60dB ～ 120dB
•    80dB档：80dB ～ 135dB
•    线性范围：> 60dB/量程档；
•    时间计权：快（F）、慢（S）及时间平均；
•    1/3倍频程频谱分析：应用FFT分析技术计算1/3倍频程声压级谱；
•    精度等级：国标Ⅰ级。

        振动测量主要技术指标（以185型传感器为例）：（如用户另有约定，按约定技术指标执行！）

•    灵 敏 度： ～5 mV/mS-2；
•    量程：加速度：0.2～100mS-2；速度、位移：依据加速度和频率值自动计算结果；
•    横 向 比：＜5%
•    频率范围：0.5～5000KHz；
•    分 辨 率：0.004 mS-2；
•    谐振频率：～20KHz
•    输出阻抗：＜100Ω
•    传感器工作温度：-20～120℃
•    外形尺寸：Φ40×30 mm；
•    安装螺纹：M5mm（或磁性座）；
•    传感器净质量：32g
•    整机主要技术指标：（根据用户配备的通道总数，选择启动N个噪声或振动测量通道。N≤通道总数）
•    采样频率： 　
•    总采样频率：100kHz或200kHz；
•    每个通道采样频率：500Hz～(100/N或200/N)kHz； 　
•    测试频率： 　
•    最高测试频率：50或100kHz；（仅启动第一个测试通道）
•    每个通道采样频率：500Hz～(50或100/N)KHz；（按顺序启动多个测试通道） 　
•    分析频点数：512～8192点可选；
•    测试分析界面显示主要内容：（由计算机显示器显示） 　
•    测量有效值、脉冲峰值；
•    测量值/时间历程图；
•    25个等间隔时间（等间隔时间长度: 0.125、0.25、0.5、1、2、3、4、5、10S可选。实际间隔时间，视数据计算量、计算机运行速度和效率而有所延时）测量值幅值历程记录图；
•    细谱图、1/3倍频程频谱及数据；
•    扣背景测量结果。 　
•    输出接口：USB数据传输接口、RS-232程序控制接口；
•    测试通道校准： 　
•    噪声测试通道：使用HS6020型(声)校准器（94dB/1000Hz）；
•    振动测试通道：使用YE5501(振动)校准激励器(10ms-2/160Hz)； 　
•    其他： 　
•    电源：交流220V，50Hz；
•    外形尺寸mm：≤ 6通道：l×b×h = 300×260×100；≤16通道：l×b×h = 400×300×100；
•    质量：（主机）约3～5kg；
•    一般使用条件：温度：-10℃ ～ 50℃； 相对湿度：30～90%； 大气压：86～106kPa；
•    长期使用条件：温度：5℃ ～ 30℃； 相对湿度：30～65%； 大气压：86～106kPa；
•    性能符合国家标准JJG 188—2002（噪声）、JJG233-1998（振动）中的相关要求。 　
•    标准（专用）声源系统指标： 　 　
•    信号源： 　
•    白噪声：20Hz～22.4KHz；
•    粉红噪声：20Hz～22.4KHz；
•    带通噪声：20Hz～20KHz 1/3倍频程带通噪声信号；
•    标准信号源：（本厂可按用户实际要求设计制造专用声源系统） 　
•    本信号源是基于①信号源、②功率放大器、③声源等三部分组成的标准声源系统而设计制造的。其目的在于综合三者的性能进行综合调制，使声源最终的输出声场达到国家标准GB/T 4129-2003，以及国际标准ISO6926:1999的有关要求。
•    标准信号源主要技术指标如下： 　
•    频率特征：在标准声源的使用频率范围内,保证1/3倍频程中心频率100Hz ～ 10KHz的范围内产生宽带稳态声；
•    同时所有的1/3倍频程频带的声功率级之间的差＜12dB；
•    相邻的两个1/3倍频程频带的声功率级之间的差＜3dB；
•    指向性指数：在100Hz ～ 10KHz的范围内，任一1/3倍频带声源的指向性指数的最大值＜6dB。 　
•    音频功率放大器： 　
•    具有USB数字信号输入接口和模拟信号输入接口；
•    额定输出功率（RMS,4Ω）:100W；
•    额定负载阻抗：4～8Ω；
•    输入灵敏度：300mV±10mV；
•    过载源电动势：≥2.0V；
•    频率相应：20Hz～20KHz；
•    谐波失真（1KHz）：≤0.3%；
•    信噪比（A计权线路输入）：≥100dB；
•    重量：12kg；
•    尺寸：宽×深×高＝435mm×410mm×155mm。 　
•    12 面体全向声源：（用于测试声场标定、修正和替代声源法的声功率级测量） 　
•    12 面体全向声源的主要技术参数： 　 　
•    频率响应：80Hz ～ 10KHz；
•    电功率：180 ～ 360W；
•    最大输出声功率级：≥ 120dB；
•    阻抗：6Ω；
•    相位：12个扬声器按同相位方式进行连接； 　
•    单指向声源： 　
•    单指向声源的主要技术参数： 　 　 　
•     频率响应：63Hz～12.5KHz；
•    电功率：60～80W；
•    最大输出声功率级：≥106dB；
•    阻抗：6～16Ω；

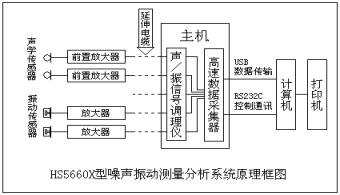

• 系统原理框图及介绍：

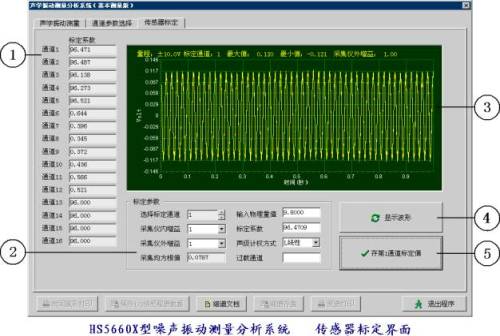

·  传感器标定界面示意图：（波形图可进行选择放大！） 　

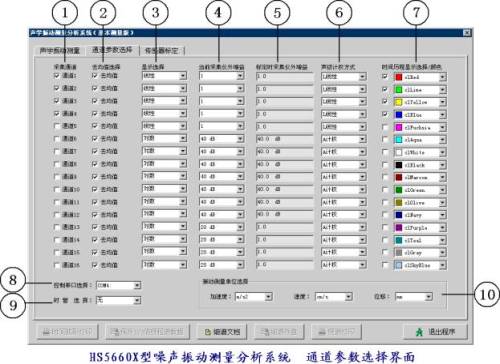

·  通道参数选择界面： 　

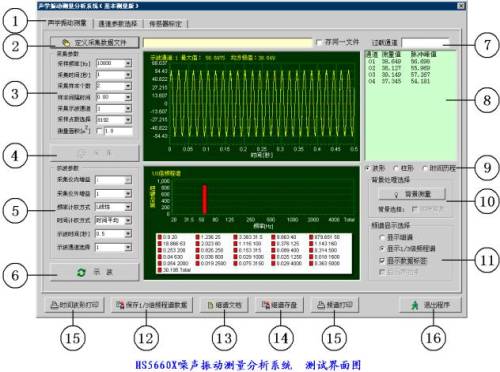

·  声学振动测量界面示意图：（波形图、频谱图均可进行选择放大！） 　

·  其他声学振动测量界面示意图：（波形图、频谱图均可进行选择放大！） 　

·  建筑声学应用程序介绍：（声衰减图、隔声量评价图均可进行选择放大！）

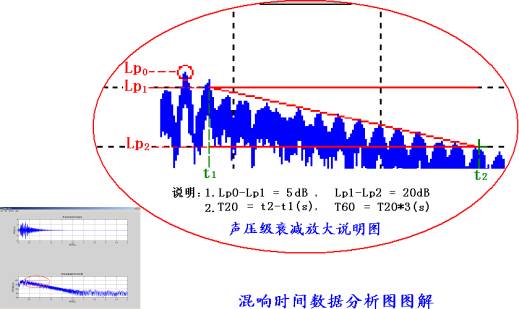

·  混响时间（吸声量）数据的采集、计算分析：（选购软件产品） 　

·

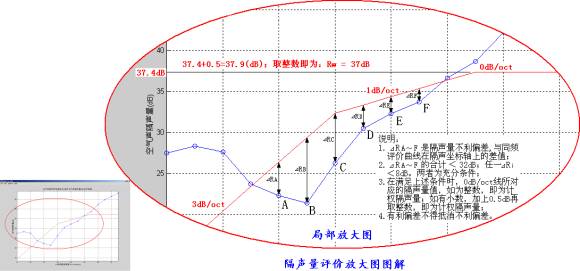

隔声量数据的采集、计算分析、评价：（选购软件产品） 　

·

  产品配置（选配）表： 　

HS5660X型噪声振动测量分析系统产品配置（选配）表

电源标准

电源标准：交流220V

标准配置

HS5660X型多通道噪声振动测量分析系统  声级计主机,说明书。

选购附件

          见图表

标准证书
